其它结构零件的加工
1．浇口套的加工
常见的浇口套有两种类型，如图2.13所示的A型和B型。一般采用碳素工具钢T8A制造，局部热处理，硬度HRC57左右。
与一般套类零件相比，浇口套锥孔小(其小端直径一般为3～8mm)，加工较难，同时还应保证浇口套锥孔与外圆同轴，以便在模具安装时通过定位环使浇口套与注射机的喷嘴对准。
2．侧型芯滑块的加工

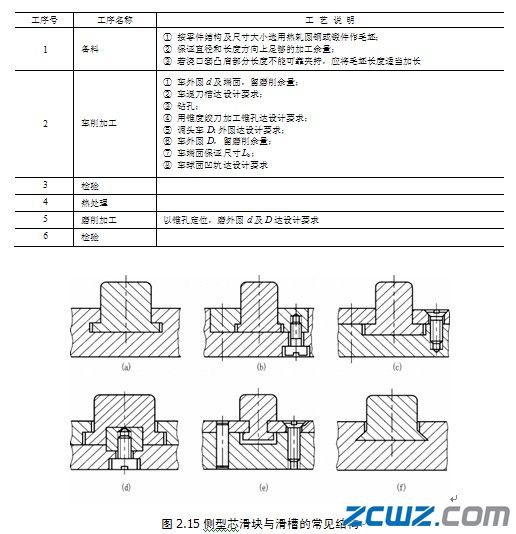

当注射成型带有侧凹或侧孔的塑料制品时，模具必须带有侧向分型或侧向抽芯机构，如图2.10(c)、(b)所示。在侧型芯滑块上装有侧向型芯或成型镶块。侧型芯滑块与滑槽可采用不同的结构组合，如图2.15所示。
表2-10加工浇口套的工艺过程
结构分析：侧型芯滑块是侧向抽芯机构的重要组成零件，注射成型和抽芯的可靠性需要它的运动精度保证。滑块与滑槽的配合特性常选用H8/g7或H8/h8，其余部分应留有较大的间隙，两者配合面的粗糙度Ra＜0.63～1.25μm。滑块材料常采用45钢或碳素工具钢，导滑部分可局部或全部淬硬，硬度HRC40～45。

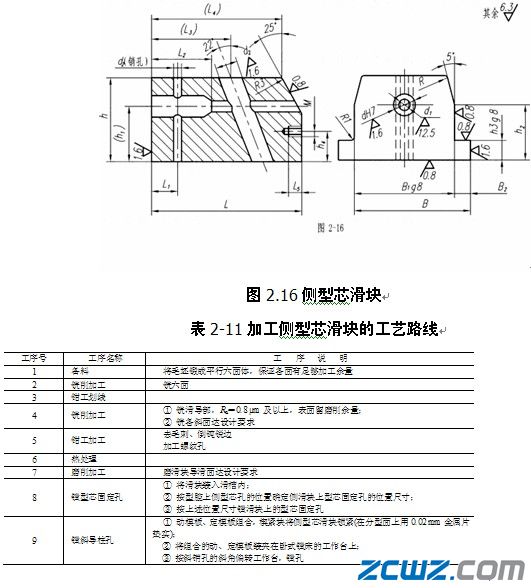

图2.16所示为侧型芯滑块，其工艺路线见表2-11。
