调心球轴承

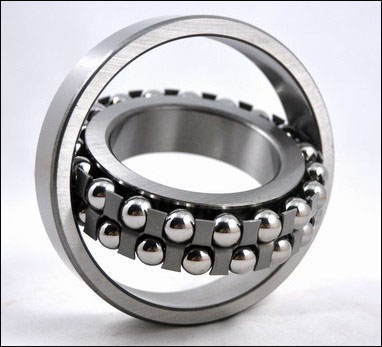

调心球轴承，其外圈为球形滚道而内圈为双滚道，该类轴承具有自动调心性能。因此，当轴承承受载荷产生弯曲或因加工误差、安装误差造成内圈轴线相对于外圈轴线产生倾斜时，仍能保证机械正常运转。调心球轴承根据不同尺寸系列所允许的角度误差数值略有不同。

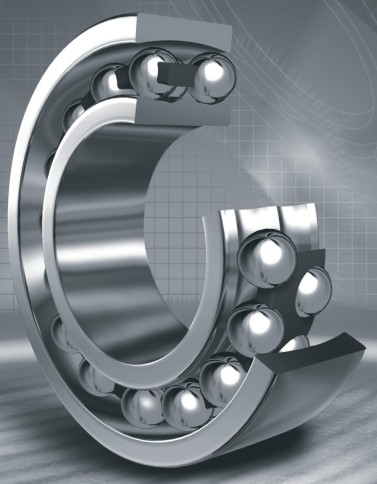

结构及特性
调心球轴承一般为圆柱形内孔，也有圆锥形内孔，圆锥形内孔的锥度一般为1:12。带圆锥孔的调心球轴承借助锁紧螺母可直接固定在锥形轴颈上，也可选择相应尺寸的紧定套或退卸套很方便地将轴承装在圆柱形轴上。使用紧定套还可以调整轴承的径向游隙。该类轴承保持架多采用钢板冲压保持架，也可供应装有玻璃纤维增强聚酰亚胺压制成型保持架的双列调心球轴承。该类保持架由于具备工艺性好、重量轻、自润滑性好等优点。
双列调心球轴承主要用来承受径向负荷，但也可在承受径向负荷为主的同时承受较小的轴向负荷，但不能承受纯轴向负荷。
为了防止轴承高速运转时球和保持架上的惯性力及其与润滑剂的摩擦对轴承的滚动情况产生不良的影响，使球和滚道之间产生有害的滑动，故轴承必须承受一定的最小径向负荷。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
E
|
加强型1）
|
注：1）加强型，即内部结构设计改进，增大轴承承载能力。
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
K
|
圆锥孔内径，锥度1:12
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HV
|
套圈、滚动体和保持架或仅是套圈和滚动体由可淬硬不锈钢（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
M
|
黄铜实体保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
注：当公差等级与游隙代号需同时表示时，可简化表示为P63、P43等，其中/P6表示轴承公差等级P6
级，径向游隙3组；/P43表示轴承公差等级P4级，径向游隙3组。
（5）其它特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
用途
调心球轴承适用于精密仪表、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。
