调心滚子轴承

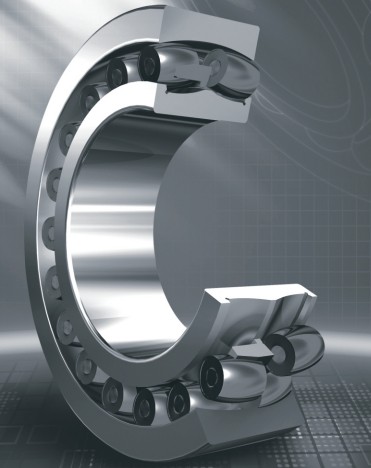

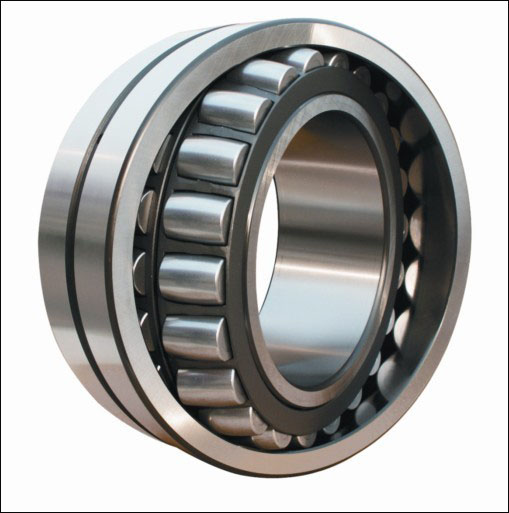

调心滚子轴承由一个带球面滚道的外圈和一个双滚道内圈、一个或两个保持架及一组球面滚子组成。由于外圈球面滚道的中心与轴承中心一致，故具有调心性能，可以自动调整因轴与轴承座之间的角度误差所产生的倾斜或轴的挠曲。
结构与特性
调心滚子轴承分为：圆柱形内孔、圆锥形内孔。
圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承和 1：30的后置代号为K30的调心滚子轴承。内孔是锥孔的轴承，可直接安装于圆锥轴，轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙；或使用紧定套、拆卸套安装在圆柱轴上。

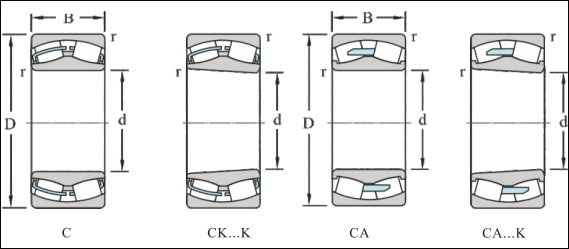

根据内圈有无挡边及所用保持架的不同可分为C型与CA型两种。
C 型轴承内圈无挡边，采用钢板冲压保持架。
CA 型轴承内圈两侧均有挡边，采用车制实体保持架。

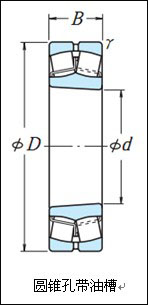

为方便和简易地进行润滑 ，调心滚子轴承可带有润滑孔和润滑槽，
外圈带有一润滑槽和三个润滑孔 后置代号 W33。
调心滚子轴承可以承受较大的径向载荷与双向轴向载荷。特别适用于承受重载荷或冲击振动载荷。但调心滚子轴承允许的工作转速相对较低。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
C
|
表示轴承内圈无挡边，采用钢板冲压保持架。
|
|
CA
|
表示轴承内圈两侧均有挡边，采用车制实体保持架。
|
|
D
|
剖分式轴承
|
|
E
|
加强型1）
|
注：1）加强型，即内部结构设计改进，增大轴承承载能力。
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
K
|
圆锥孔内径 锥度1：12（外球面球轴承除外）
|
|
K30
|
圆锥孔内径 锥度1：30
|
|
N
|
轴承外圈有止动槽
|
|
-LS
|
轴承一面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
-2LS
|
轴承两面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
P
|
双半外圈的调心滚子轴承
|
|
PR
|
双半外圈的调心滚子轴承，两半外圈之间有隔圈
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HE
|
套圈、滚动体和保持架或仅是套圈和滚动体用电渣重熔轴承钢ZGCr15、ZGCr15SiMn制造
|
|
/HN
|
套圈、滚动体由耐热钢（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
Q
|
青铜实体保持架（Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜）
|
|
M
|
黄铜实体保持架
|
|
T
|
酚醛层压布管实体保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
当公差等级代号与游隙代号需同时表示时，可进行简化，取公差等级代号加上游隙组号
（0组不表示）组合表示。
例：/P63表示轴承公差等级P6级，径向游隙3组。
/P52表示轴承公差等级P5级，径向游隙2组。
（5）尺寸系列代号
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
（6）其它特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W20
|
轴承外圈上有三个润滑油孔
|
|
/W26
|
轴承内圈上有六个润滑油孔
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
|
/W33X
|
轴承外圈上有润滑油槽和六个润滑油孔
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
主要用途
造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
