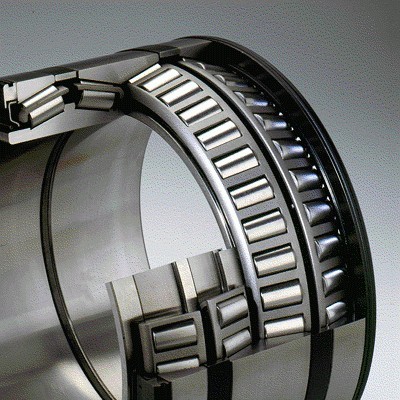

四列圆锥滚子轴承
四列轴承是将圆锥滚子轴承的固有高负荷、径向/推力性能和直接/间接安装的各种选择综合在最小空间内以发挥最大的性能。

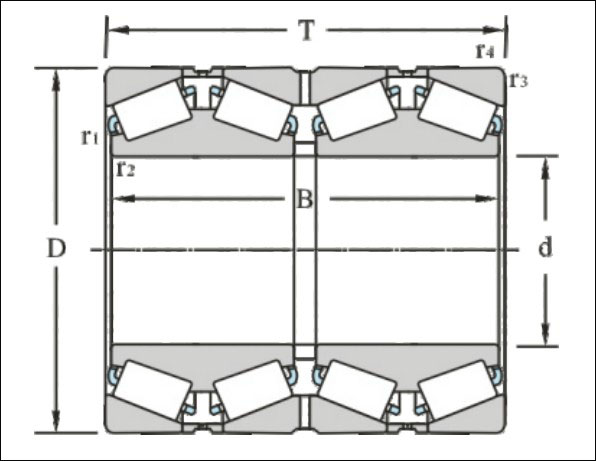

结构及特性
四列圆锥滚子轴承的性能与双列圆锥滚子轴承基本相同，但比双列圆锥滚子轴承的承受的径向负荷的能力更大，但极限转速较低，主要用于重型机械。
后置代号
（1）内部结构代号
|
代 号
|
含 义
|
示 例
|
|
A、B
C、D
E
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
B1圆锥滚子轴承 接触角加大 32310B
|
|
D
|
剖分式轴承
|
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
R
|
轴承外圈有止动挡边（凸缘外圈）
|
|
N
|
轴承外圈有止动槽
|
|
N1
|
轴承外圈有一个定位槽口
|
|
N2
|
轴承外圈有两个或两个以上的对称定位槽口
|
|
N4
|
N+N2，定位槽口和止动槽不在同一侧
|
|
N6
|
N+N2，定位槽口和止动槽在同一侧
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
|
-RSZ
|
轴承一面带骨架式橡胶密封圈（接触式）、一面带防尘盖
|
|
-RZZ
|
轴承一面带骨架式橡胶密封圈（非接触式）、一面带防尘盖
|
|
-ZN
|
轴承一面带防尘盖，另一面外圈有止动槽
|
|
-ZNR
|
轴承一面带防尘盖，另一面外圈有止动槽并带止动环
|
|
-ZNB
|
轴承一面带防尘盖，同一面外圈有止动槽
|
|
-2ZN
|
轴承两面带防尘盖，外圈有止动槽
|
|
-FS
|
轴承一面带毡圈密封
|
|
-2FS
|
轴承两面带毡圈密封
|
|
-LS
|
轴承一面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
-2LS
|
轴承两面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
注：密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HE
|
套圈、滚动体和保持架或仅是套圈和滚动体用电渣重熔轴承钢ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滚动体和保持架或仅是套圈和滚动体由真空冶炼轴承钢制造
|
|
/HU
|
套圈、滚动体和保持架或仅是套圈和滚动体由不可淬硬不锈钢
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滚动体和保持架或仅是套圈和滚动体由可淬硬不锈钢（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滚动体由耐热钢（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
/HC
|
套圈和滚动体或仅是套圈由渗碳钢（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滚动体由铍青铜或其它防磁材料制造
|
|
/HQ
|
套圈和滚动体由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滚动体或仅是套圈由其它轴承钢（/HG-5CrMnMo;/HG1-55SiMoVA）制造
|
|
/CS
|
轴承零件采用炭素结构钢制造
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
Q
|
青铜实体保持架（Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜）
|
|
M
|
黄铜实体保持架
|
|
L
|
轻合金实体保持架（L1-LY11CZ；L2-LY12CZ）
|
|
T
|
酚醛层压布管实体保持架
|
|
TH
|
玻璃纤维增强酚醛树脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
钢板冲压保持架
|
|
Y
|
铜板冲压保持架
|
|
SZ
|
保持架由弹簧丝或弹簧制造
|
|
ZA
|
锌铝合金保持架
|
|
V
|
满装滚动体（无保持架）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P6x
|
公差等级符合标准规定的6x级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/SP
|
尺寸精度相当于P5级，旋转精度相当于P4级
|
|
/UP
|
尺寸精度相当于P4级，旋转精度相当于P4级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/CM
|
电机用深沟球轴承游隙
|
|
/C9
|
轴承的游隙不同于现标准
|
当公差等级代号与游隙代号需同时表示时，可进行简化，取公差等级代号加上游隙组号
（0组不表示）组合表示。
例：/P63表示轴承公差等级P6级，径向游隙3组。
/P52表示轴承公差等级P5级，径向游隙2组。
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
非标准轴承代号中内径代号表示方法:非标准外径或宽（高）度尺寸用对照标准尺寸的方法，取最接近的直径系列或宽（高）度系列，并在基本代号后加字母表示。
（6）其它特性代号
|
代 号
|
含 义
|
|
/Z
|
轴承振动加速度级极值组别。附加数字表示极值不同，分Z1组；Z2组；Z3组
|
|
/V
|
轴承振动速度级极值组别。附加数字表示极值不同，分V1组；V2组；V3组
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W20
|
轴承外圈上有三个润滑油孔
|
|
/W26
|
轴承内圈上有六个润滑油孔
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
|
/W33X
|
轴承外圈上有润滑油槽和六个润滑油孔
|
|
/HT
|
轴承内充特殊高温润滑脂。当轴承内润滑脂的装填量和标准值不同时附加字母表示：
A—润滑脂的装填量少于标准值； B—润滑脂的装填量多于标准值；
C—润滑脂的装填量多于B（充满）
|
|
/LT
|
轴承内充特殊低温润滑油脂
|
|
/MT
|
轴承内充特殊中温润滑脂
|
|
/LHT
|
轴承内充特殊高、低温润滑油脂
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用
四列圆锥滚子轴承广泛用于轧机、矿山、冶金等行业。
