四点接触球转盘轴承
四点接触球转盘轴承可以同时承受轴向载荷、倾覆力矩和径向载荷。在轴向载荷和倾覆力矩共同作用下，几乎所用钢球均参与承受载荷。当承受纯轴向载荷作用下，钢球与内外圈滚道分别为单点接触。当径向载荷超过一定值时，钢球与内外圈滚道分别有两点接触，此时，磨损和摩擦力矩将增大。为应对各种工况条件下产生的不同轴向力、倾覆力矩和径向力的组合，接触角可以做相应调整。
结构及特性

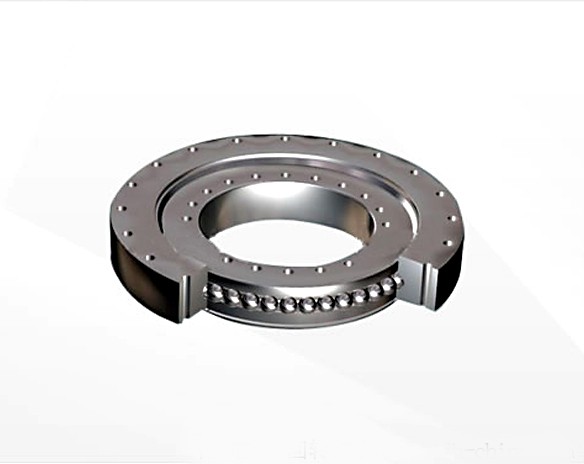

四点接触球转盘轴承主要由内圈、外圈、单排钢球、保持架（或隔离块）、密封装置等零件组成。
四点接触球转盘轴承内圈、外圈有整体式和分体式结构。整体式套圈的刚性相对较强，分体式调整方便，分体式结构在产品出厂前已通过螺栓将两个分体圈连接在一起。
四点接触球转盘轴承通常有保持架（或隔离块），只有在载荷较大时采用满装球式结构，满装球式四点接触球轴承承载能力大，但摩擦阻力大，摩擦还容易造成钢球表面产生划痕。
根据安装需要，安装孔可设计成直孔、沉孔、螺纹盲孔、螺纹通孔等。
四点接触球转盘轴承的基本结构：

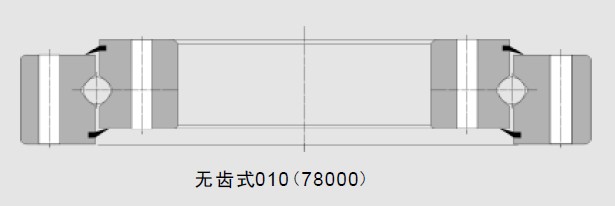

无齿式（010型）

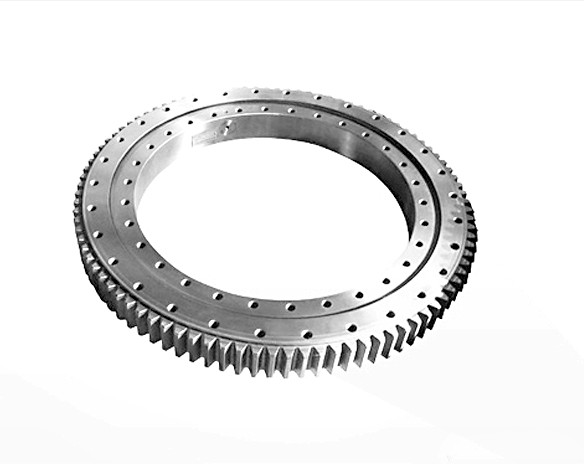

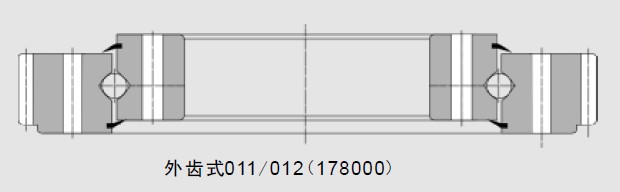

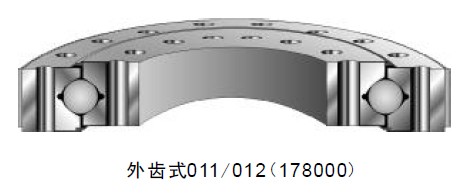

外齿式（011型/012型）

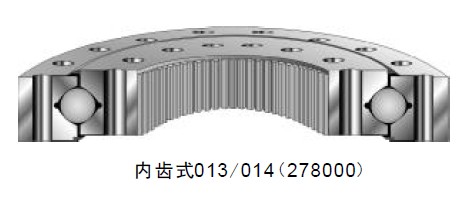

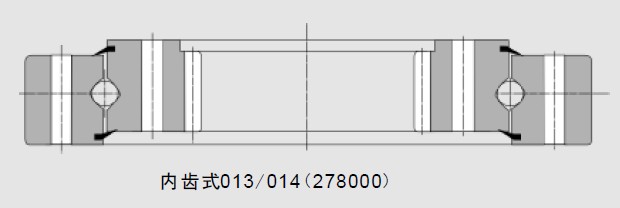

内齿式（013型/014型）
后置代号排列顺序（基本代号后）
|
1
|
2
|
3
|
4
|
|
轴承材料
|
密封、结构变型、技术要求等
|
公差等级
|
齿轮改变
|
后置代号
|
符号
|
定义
|
|
G、G2、…
|
其中：G表示套圈材料为5CrMnMo；
G2表示套圈材料为50Mn；无代号时套圈材料为42CrMo；…
|
|
K、K1、K2…
|
轴承结构与标准结构有差异；
|
|
M
|
有摩擦力矩要求的
|
|
Y、Y1、Y2…
|
轴承技术有变化；
|
|
U
|
特殊游隙；
|
|
代号
|
03
|
04
|
11
|
12
|
13
|
|
材料
|
42CrMoT
|
42CrMoZ
|
50MnT
|
50MnZ
|
其他材料
|
|
T：表示材料应调质处理Z：表示材料应正火处理
|
|||||
应用
四点接触球转盘轴承适用于以轴向载荷为主，有倾覆力矩，摩擦阻力较小的场合。安装时，要求支撑具有足够的径向刚性。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
