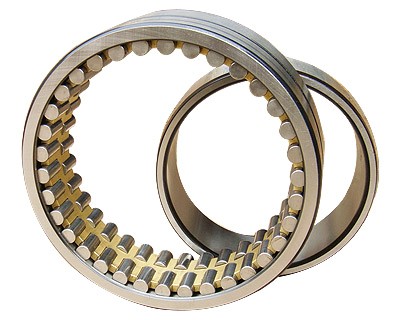

双列圆柱滚子轴承
双列圆柱滚子轴承有圆柱形内孔和圆锥形内孔两种结构。该类轴承具有结构紧凑、刚性大、承载能力大、受负荷后变形小等优点，特别适用于机床主轴。圆锥形内孔还可以起到微量调整游隙的作用，且可以简化定位装置结构，方便安装拆卸。
结构及特性

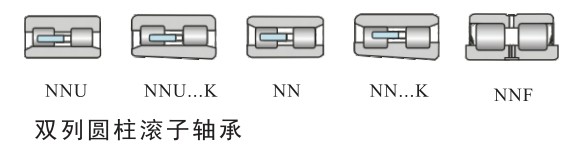

常用的LYC双列圆柱滚子轴承有以下几种形式：

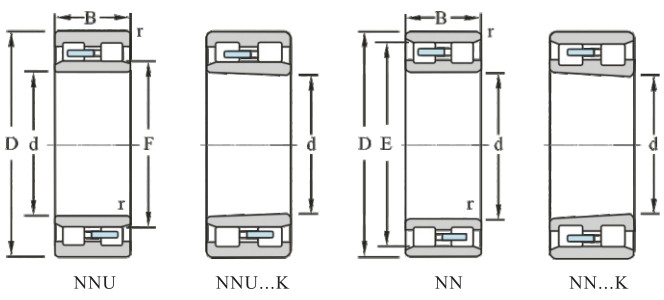

NN 型轴承的结构特点是内圈带双挡边外圈无挡边
NNU 型轴承则为外圈带双挡边而内圈无挡边
这两种型式轴承均不限制轴与外壳间的相对轴向位移，适于作非定位轴承。该类型轴承的保持架多采用车制实体保持架。

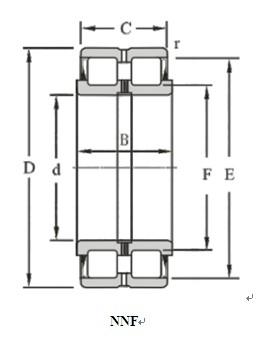

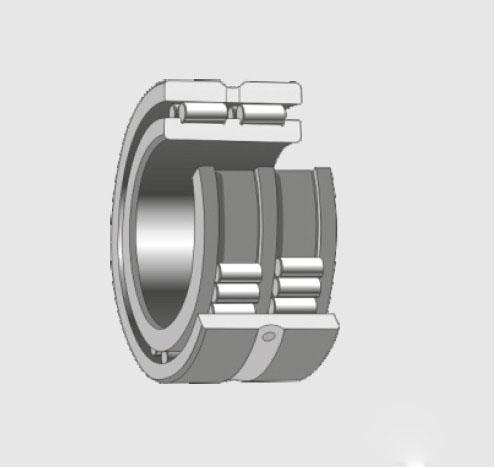

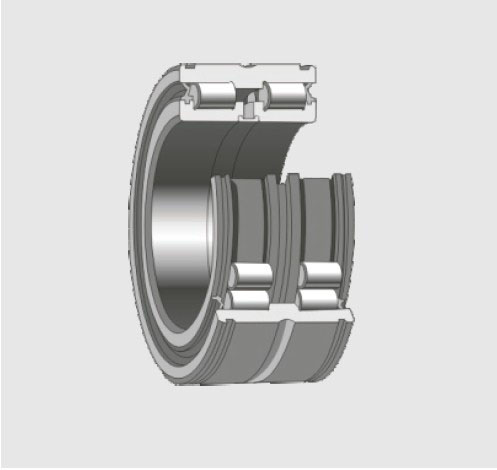

NNF 型轴承为双列满装圆柱滚子轴承，除了可以承受很大的径向载荷和轴向载荷之外 还可以承受倾覆力矩，因此，常用作固定轴承。NNF 型轴承是两个带双挡边内圈和一个带中挡边外圈的结构型式。滚子由双内圈的挡边引导，两个内圈用紧固圈固定在一起。 NNF型轴承两侧采用接触式密封。轴承内填有润滑脂，当选用内、外圈均带挡边的单列圆柱滚子轴承时，应计算轴向负荷能力，其值与所受径向负荷大小及润滑方法有关。润滑脂的工作温度为-50℃至+110℃，但由于受油封材料的限制，轴承的工作温度仅限于-40℃至+80℃之间。在使用工况较好的情况下，带有油封的 NNF 轴承无须保养，若轴承长期处于水汽或污染环境，且为中、高速运转时，可通过外圈上的润滑油槽和润滑油孔对轴承进行补充润滑。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
B
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
K
|
圆锥孔内径 锥度1：12（外球面球轴承除外）
|
|
N
|
轴承外圈有止动槽
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-LS
|
轴承一面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
-2LS
|
轴承两面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
WB
|
宽内圈轴承（双面宽）：WB1单面宽
|
|
WC
|
宽外圈轴承
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HC
|
套圈和滚动体或仅是套圈由渗碳钢（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
M
|
黄铜实体保持架
|
|
V
|
满装滚动体（无保持架）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/SP
|
尺寸精度相当于P5级，旋转精度相当于P4级
|
|
/UP
|
尺寸精度相当于P4级，旋转精度相当于P4级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
当公差等级代号与游隙代号需同时表示时，可进行简化，取公差等级代号加上游隙组号（0组不表示）组合表示。例：/P63表示轴承公差等级P6级，径向游隙3组。
/P52表示轴承公差等级P5级，径向游隙2组。
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
（6）其它特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W20
|
轴承外圈上有三个润滑油孔
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
|
/W33X
|
轴承外圈上有润滑油槽和六个润滑油孔
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用
主要用于机床主轴、冶金设备、重型机械、起重设备等。
