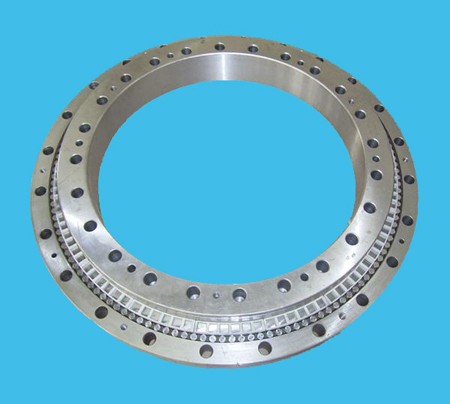

转盘轴承
三排圆柱滚子组合转盘轴承同时承受轴向载荷、倾覆力矩和径向载荷。与交叉圆柱滚子转盘轴承相比减少了每个滚子的载荷，与双排异径球转盘轴承相比由点接触改为线接触，降低了接触应力，因此，在相同外形尺寸条件下其承载能力是最高的轴承。该结构的轴向载荷和径向载荷分别由不同滚子承受，其中轴向载荷和倾覆力矩由轴线水平放置的两组滚子承受，径向载荷由轴线垂直放置的一组滚子承受。
结构及特性
三排圆柱滚子组合转盘轴承主要由内圈、外圈、三排滚子、保持架（隔离块）、密封装置等零件组成。
三排圆柱滚子组合转盘轴承的基本结构：

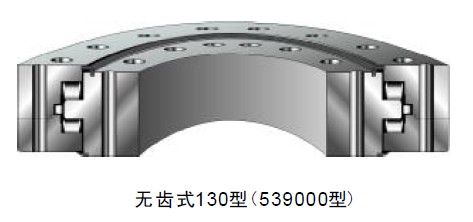

无齿式（130型）

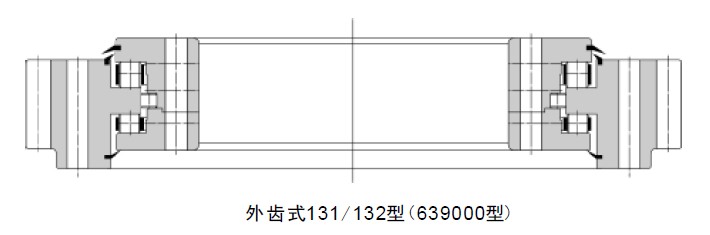

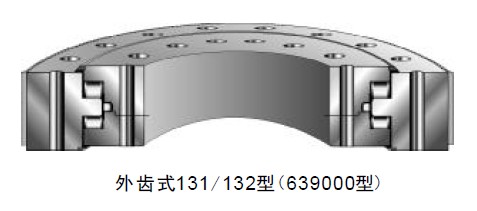

外齿式（131型/132型）

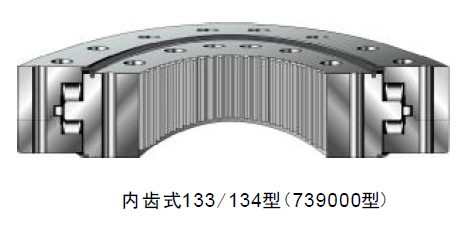

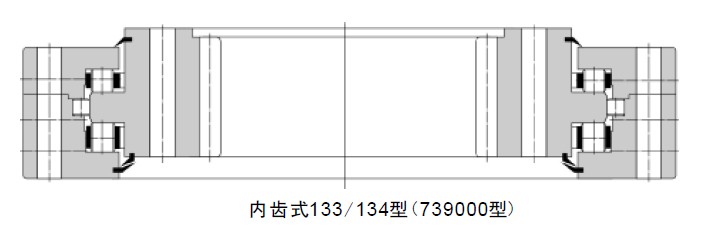

内齿式（133型/134型）
后置代号排列顺序（基本代号后）
|
1
|
2
|
3
|
4
|
|
轴承材料
|
密封、结构变型、技术要求等
|
公差等级
|
齿轮改变
|
后置代号
|
符号
|
定义
|
|
G、G2、…
|
其中：G表示套圈材料为5CrMnMo；
G2表示套圈材料为50Mn；无代号时套圈材料为42CrMo；…
|
|
K、K1、K2…
|
轴承结构与标准结构有差异；
|
|
M
|
有摩擦力矩要求的
|
|
Y、Y1、Y2…
|
轴承技术有变化；
|
|
U
|
特殊游隙；
|
|
代号
|
03
|
04
|
11
|
12
|
13
|
|
材料
|
42CrMoT
|
42CrMoZ
|
50MnT
|
50MnZ
|
其他材料
|
|
T：表示材料应调质处理Z：表示材料应正火处理
|
|||||
应用
该结构轴承适用于大轴向载荷和倾覆力矩、有较大径向载荷、摩擦力矩要求不高的场合。特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。
