1．平面磨床的结构

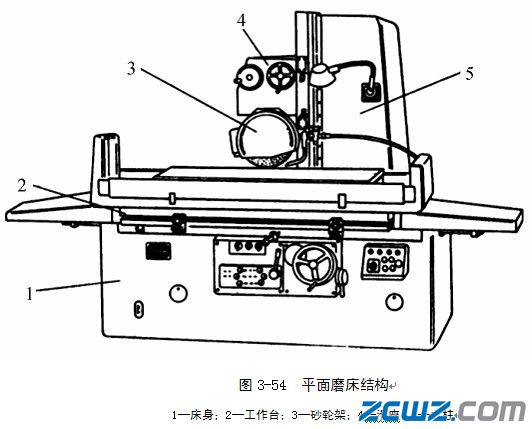

如图3-54 所示为卧轴矩台平面磨床外形图。这种机床的砂轮主轴通常是由内连式异步电动机直接驱动的。通常电机轴就是主轴，电动机的定子就装在砂轮架3的壳体内，砂轮架3 可沿滑座4的燕尾导轨作间歇的横向进给运动(手动或液动，滑座4 和砂轮架3 一起沿立柱5 的导轨作间歇的垂直切入运动(手动)，工作台2 沿床身1 的导轨作纵向往复运动(液压传动)。
我国生产的卧轴矩台式平面磨床分为普通精度级和高精度级。使用普通精度级机床精磨后，加工面对定位基准的平行度为0.015mm/1000mm，表面粗糙度Ra为0.32~0.63μm；使用高精度级机床精磨后，加工面对定位基准的平行度为0.005mm/1 000mm，表面粗糙度Ra为0.04~0.01μm。
2．平面磨床的类型

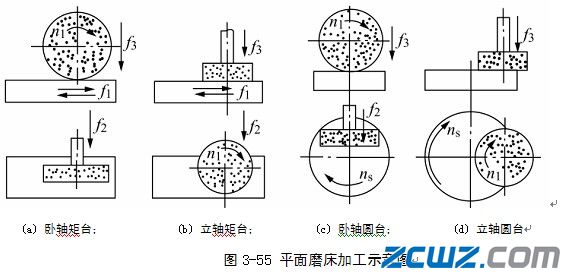

平面磨床磨削时，工件安放在带电磁吸盘的工作台上，适宜加工中小型钢件或铸铁件的平面，磨削后工件上有剩磁，应去磁。多件磨削时高度一致，磨削刚性好，操作方便，生产率高。 平面磨床用于磨削各种零件的平面。根据砂轮的工作面不同，平面磨床可分为用砂轮轮缘(即圆周)进行磨削和砂轮端面进行磨削两类。用砂轮轮缘磨削的平面磨床，砂轮主轴常处于水平位置；而用砂轮端面磨削的平面磨床，砂轮主轴通常为立式的。根据工作台的形状不同，平面磨床又可分为矩形工作台和圆形工作台两类。 因此，根据砂轮工作面和工作台形状的不同，普通平面磨床可分为4类：卧轴矩台式平面磨床(图3-55(a))；立轴矩台式平面磨床(图3-55 (b))；卧轴圆台式平面磨床(图3-55 (c))；立轴圆台式平面磨床(图3-55 (d))。
