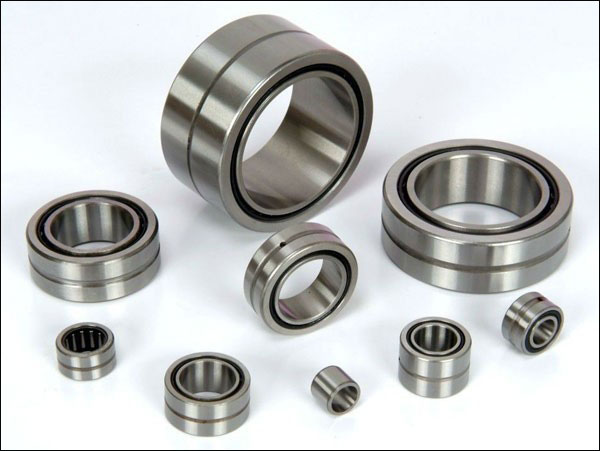

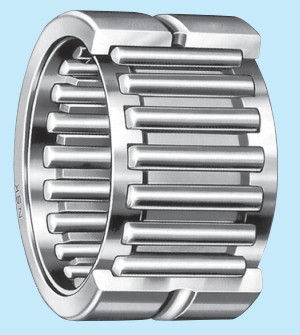

滚针轴承
滚针轴承有径向截面尺寸小、轴承刚性好、具有较高的径向载荷承载能力，特别适合于在径向安装部位空间受到限制的场合下选用。在轴和轴承座有摆动的情况下也能得到广泛应用。但是，滚针轴承只能承受纯径向载荷，不能限制轴与轴承座的轴向位移，轴承安装时也不允许内圈轴线与外圈轴线产生角度误差。
结构与特性

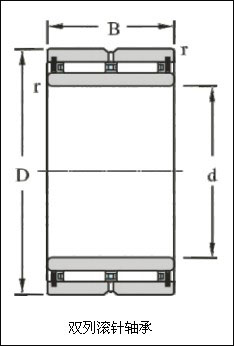

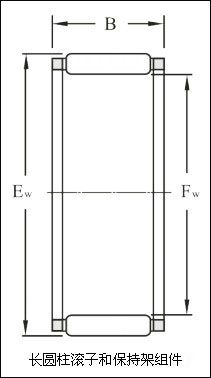

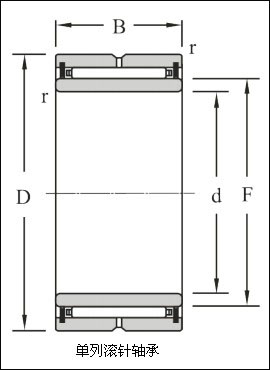

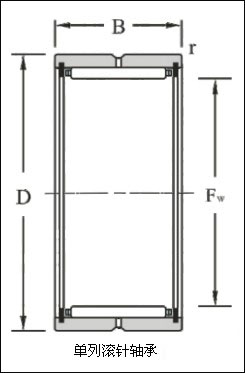

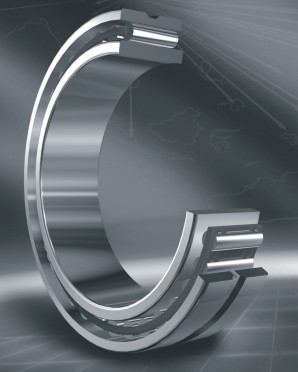

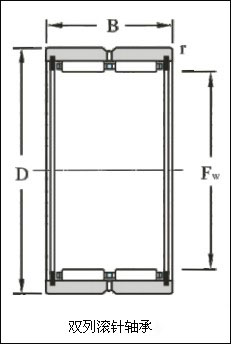

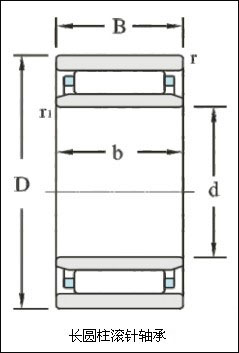

滚针轴承为 NA 型，并有单列和双列不同的结构型式，根据使用场合的不同，不论是单列或双列滚针轴承，均可制成有内圈 NA 型或无内圈 RNA 型不同的结构型式，该类轴承结构特点为外圈两侧均带挡边或弹性锁圈，而内圈则不带挡边，大尺寸系列的滚针轴承外圈上有环状的润滑油槽和润滑油孔，标准型滚针轴承的外圈、滚针及保持架均不分离。除NA型与 RNA 型外，还有不带保持架的NAV型和RNAV型满装滚针轴承。还有 NAOL 型或 NAL 型长圆柱滚子轴承，这种轴承具有类似滚针轴承的使用特点，但比滚针轴承的截面尺寸大，可满足重型负荷工作场合使用。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
A、B、C、D、E
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
|
ZW
|
滚针保持架组件 双列
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
K
|
圆锥孔内径 锥度1：12（外球面球轴承除外）
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-FS
|
轴承一面带毡圈密封
|
|
-2FS
|
轴承两面带毡圈密封
|
|
X
|
滚轮滚针轴承外圈表面为圆柱面
|
|
WB
|
宽内圈轴承（双面宽）：WB1单面宽
|
|
WC
|
宽外圈轴承
|
|
Z
|
1）带防尘罩的滚针组合轴承
2）带外罩的滚针和满装推力球组合轴承（脂润滑）
|
注：密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合
（3）轴承零件材料
|
代 号
|
含 义
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
Q
|
青铜实体保持架（Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜）
|
|
M
|
黄铜实体保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
钢板冲压保持架
|
|
V
|
满装滚动体（无保持架）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
当公差等级代号与游隙代号需同时表示时，可进行简化，取公差等级代号加上游隙组号（0组不表示）组合表示。
例：/P63表示轴承公差等级P6级，径向游隙3组。
/P52表示轴承公差等级P5级，径向游隙2组。
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
（6）其它特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W26
|
轴承内圈上有六个润滑油孔
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
|
/W33X
|
轴承外圈上有润滑油槽和六个润滑油孔
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用：
组合滚针轴承广泛用于机床、冶金机械、纺织机械和印刷机械等各种机械设备，并可使机械系统设计的十分紧凑灵巧。
