单向推力球轴承

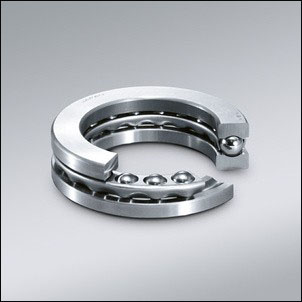

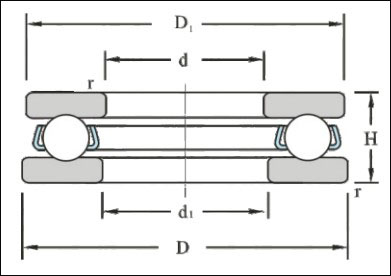

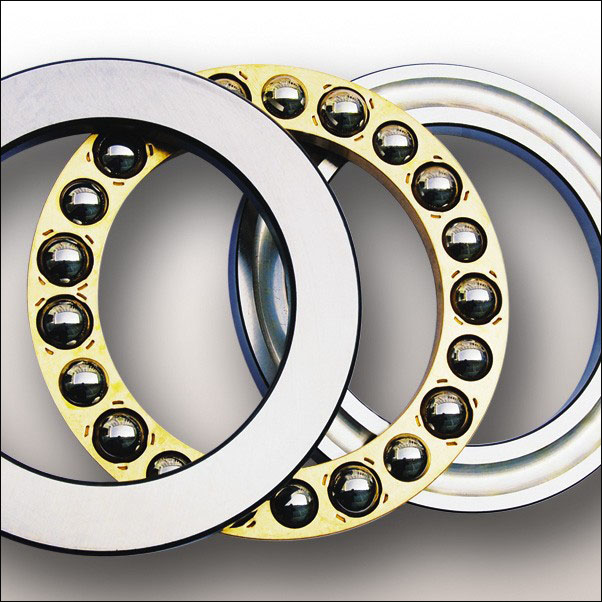

单向推力球轴承属于分离性轴承，包括轴圈（与轴颈配合）、座圈（与轴承座配合）和一组钢球及保持架组成。安装时，可以很方便地与轴颈和轴承座分别配合。
结构与特性
单向推力球轴承可承受一个方向的轴向载荷，但不能承受径向载荷。单向推力球轴承能做单方向的轴向定位。
单向推力球轴承有平面座圈和调心座圈之分。一般平面座圈不允许有角度误差，但在支承设计时，可以在座圈外径与轴承座配合面之间留出0.5~1mm的间隙进行补偿。
后置代号
（1）内部结构代号
|
代 号
|
含 义
|
|
A、B、
C、D、
E
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
|
D
|
剖分式轴承
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
U
|
推力球轴承 带球面垫圈
|
|
DH
|
有两个座圈的单向推力轴承
|
|
DS
|
有两个轴圈的单向推力轴承
|
|
Z
|
1）带防尘罩的滚针组合轴承
2）带外罩的滚针和满装推力球组合轴承（脂润滑）
|
|
ZH
ZS
|
推力轴承，座圈带防尘罩
推力轴承，轴圈带防尘罩
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HE
|
套圈、滚动体和保持架或仅是套圈和滚动体用电渣重熔轴承钢ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滚动体和保持架或仅是套圈和滚动体由真空冶炼轴承钢制造
|
|
/HU
|
套圈、滚动体和保持架或仅是套圈和滚动体由不可淬硬不锈钢
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滚动体和保持架或仅是套圈和滚动体由可淬硬不锈钢（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滚动体由耐热钢（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
/HC
|
套圈和滚动体或仅是套圈由渗碳钢（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滚动体由铍青铜或其它防磁材料制造
|
|
/HQ
|
套圈和滚动体由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滚动体或仅是套圈由其它轴承钢（/HG-5CrMnMo;/HG1-55SiMoVA）制造
|
|
/CS
|
轴承零件采用炭素结构钢制造
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
Q
|
青铜实体保持架（Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜）
|
|
M
|
黄铜实体保持架
|
|
L
|
轻合金实体保持架（L1-LY11CZ；L2-LY12CZ）
|
|
T
|
酚醛层压布管实体保持架
|
|
TH
|
玻璃纤维增强酚醛树脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
钢板冲压保持架
|
|
Y
|
铜板冲压保持架
|
|
SZ
|
保持架由弹簧丝或弹簧制造
|
|
ZA
|
锌铝合金保持架
|
|
V
|
满装滚动体（无保持架）
|
（4）公差等级
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P6x
|
公差等级符合标准规定的6x级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/SP
|
尺寸精度相当于P5级，旋转精度相当于P4级
|
|
/UP
|
尺寸精度相当于P4级，旋转精度相当于P4级
|
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
非标准轴承代号中内径代号表示方法:非标准外径或宽（高）度尺寸用对照标准尺寸的方法，取最接近的直径系列或宽（高）度系列，并在基本代号后加字母表示。
（6）其它特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/HT
|
轴承内充特殊高温润滑脂。当轴承内润滑脂的装填量和标准值不同时附加字母表示：
A—润滑脂的装填量少于标准值； B—润滑脂的装填量多于标准值；
C—润滑脂的装填量多于B（充满）
|
|
/LT
|
轴承内充特殊低温润滑油脂
|
|
/MT
|
轴承内充特殊中温润滑脂
|
|
/LHT
|
轴承内充特殊高、低温润滑油脂
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用
只适用于承受一面轴向负荷、转速较低的机件上，例如起重机吊钩、立式水泵、立式离心机、千斤顶、低速减速器等。轴承的轴圈、座圈和滚动体是分离的，可以分别装拆。
