单列圆锥滚子轴承
单列圆锥滚子轴承内、外圈具有锥形滚道，滚子亦为锥形。若将锥形延伸，其顶点则相交于轴承轴线上的一点。因此，圆锥滚子轴承的滚子可以在滚道上实现纯滚动。
结构及特性

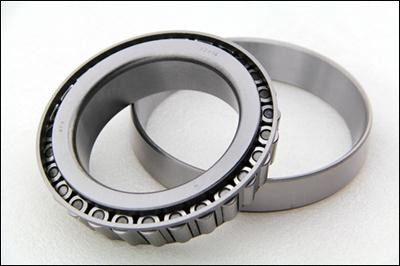

单列圆锥滚子轴承属于分离型轴承，轴承内组件（由滚子、保持架和内圈组成）和外圈可以分离。因此，可以很方便地安装在轴颈和轴承座上。

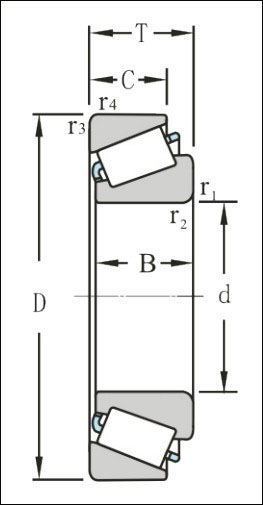

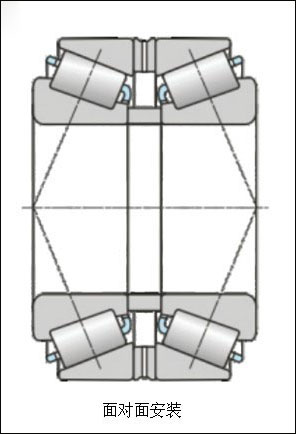

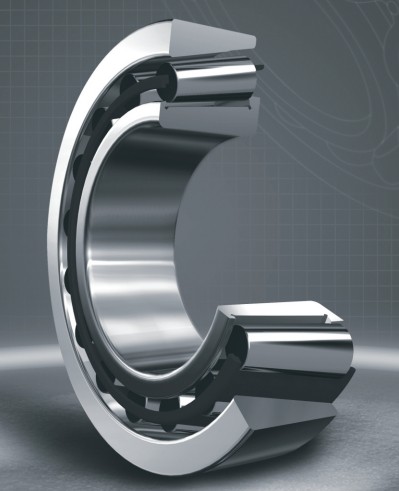

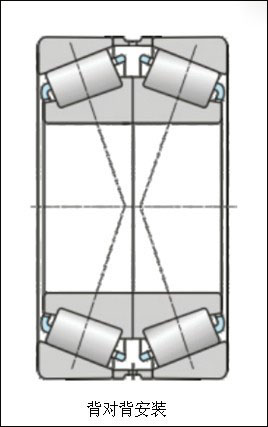

圆锥滚子轴承适用于承受径向载荷、单向轴向载荷及径向和轴向联合载荷。圆锥滚子轴承轴向载荷能力取决于接触角α，即外圈滚道角度，接触角α越大，轴向载荷能力越大。单列圆锥滚子轴承可以承受一个方向的轴向载荷。并能限制轴相对轴承座一个方向的轴向位移。圆锥滚子轴承即使在纯径向载荷作用下，内部也会产生附加轴向分力，此时，需要有一个等量的反向作用力来与之相平衡。通常在两个支承中采用两个相同结构的单列圆锥滚子轴承面对面或背对背相对安装。
后置代号
（1）内部结构代号
|
代 号
|
含 义
|
示 例
|
|
A、B、C、D、E
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
B 1）圆锥滚子轴承 接触角加大
32310B
|
|
D
|
剖分式轴承
|
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
R
|
轴承外圈有止动挡边（凸缘外圈）
|
|
N
|
轴承外圈有止动槽
|
|
N1
|
轴承外圈有一个定位槽口
|
|
N2
|
轴承外圈有两个或两个以上的对称定位槽口
|
|
N4
|
N+N2，定位槽口和止动槽不在同一侧
|
|
N6
|
N+N2，定位槽口和止动槽在同一侧
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
|
-RSZ
|
轴承一面带骨架式橡胶密封圈（接触式）、一面带防尘盖
|
|
-RZZ
|
轴承一面带骨架式橡胶密封圈（非接触式）、一面带防尘盖
|
|
-ZN
|
轴承一面带防尘盖，另一面外圈有止动槽
|
|
-ZNR
|
轴承一面带防尘盖，另一面外圈有止动槽并带止动环
|
|
-ZNB
|
轴承一面带防尘盖，同一面外圈有止动槽
|
|
-2ZN
|
轴承两面带防尘盖，外圈有止动槽
|
|
-FS
|
轴承一面带毡圈密封
|
|
-2FS
|
轴承两面带毡圈密封
|
|
-LS
|
轴承一面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
|
-2LS
|
轴承两面带骨架式橡胶密封圈（接触式，套圈不开槽）
|
注：密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合
（3）轴承零件材料
|
代 号
|
含 义
|
|
/HE
|
套圈、滚动体和保持架或仅是套圈和滚动体用电渣重熔轴承钢ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滚动体和保持架或仅是套圈和滚动体由真空冶炼轴承钢制造
|
|
/HU
|
套圈、滚动体和保持架或仅是套圈和滚动体由不可淬硬不锈钢
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滚动体和保持架或仅是套圈和滚动体由可淬硬不锈钢（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滚动体由耐热钢（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
/HC
|
套圈和滚动体或仅是套圈由渗碳钢（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滚动体由铍青铜或其它防磁材料制造
|
|
/HQ
|
套圈和滚动体由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滚动体或仅是套圈由其它轴承钢（/HG-5CrMnMo;/HG1-55SiMoVA）制造
|
|
/CS
|
轴承零件采用炭素结构钢制造
|
|
F
|
钢、球墨铸铁或粉末冶金实体保持架（F1-碳钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金）
|
|
Q
|
青铜实体保持架（Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜）
|
|
M
|
黄铜实体保持架
|
|
L
|
轻合金实体保持架（L1-LY11CZ；L2-LY12CZ）
|
|
T
|
酚醛层压布管实体保持架
|
|
TH
|
玻璃纤维增强酚醛树脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛）
|
|
J
|
钢板冲压保持架
|
|
Y
|
铜板冲压保持架
|
|
SZ
|
保持架由弹簧丝或弹簧制造
|
|
ZA
|
锌铝合金保持架
|
|
V
|
满装滚动体（无保持架）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P6x
|
公差等级符合标准规定的6x级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/SP
|
尺寸精度相当于P5级，旋转精度相当于P4级
|
|
/UP
|
尺寸精度相当于P4级，旋转精度相当于P4级
|
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
非标准轴承代号中内径代号表示方法:非标准外径或宽（高）度尺寸用对照标准尺寸的方法，取最接近的直径系列或宽（高）度系列，并在基本代号后加字母表示。
（6）配置的代号
|
配置组中轴承数目
|
|
|
代 号
|
含 义
|
|
/D
|
两套轴承
|
|
/T
|
三套轴承
|
|
/Q
|
四套轴承
|
|
/P
|
五套轴承
|
|
/S
|
六套轴承
|
|
配置中轴承排列
|
|
|
代 号
|
含 义
|
|
/DB
|
成对背对背安装
|
|
/DF
|
成对面对面安装
|
|
/DT
|
成对串联安装
|
|
G
|
万能组配
|
|
BT
|
背对背和串联
|
|
FT
|
面对面和串联
|
（7）其它特性代号
|
代 号
|
含 义
|
|
/Z
|
轴承振动加速度级极值组别。附加数字表示极值不同，分Z1组；Z2组；Z3组
|
|
/V
|
轴承振动速度级极值组别。附加数字表示极值不同，分V1组；V2组；V3组
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/W20
|
轴承外圈上有三个润滑油孔
|
|
/W26
|
轴承内圈上有六个润滑油孔
|
|
/W33
|
轴承外圈上有润滑油槽和三个润滑油孔
|
|
/W33X
|
轴承外圈上有润滑油槽和六个润滑油孔
|
|
/HT
|
轴承内充特殊高温润滑脂。当轴承内润滑脂的装填量和标准值不同时附加字母表示：
A—润滑脂的装填量少于标准值； B—润滑脂的装填量多于标准值； C—润滑脂的装填量多于B（充满）
|
|
/LT
|
轴承内充特殊低温润滑油脂
|
|
/MT
|
轴承内充特殊中温润滑脂
|
|
/LHT
|
轴承内充特殊高、低温润滑油脂
|
|
/Y
|
Y和另一个字母（如YA、YB）组合或再加数字组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用
单列圆锥滚子轴承广泛用于汽车、矿山、冶金、塑料机械等行业。
