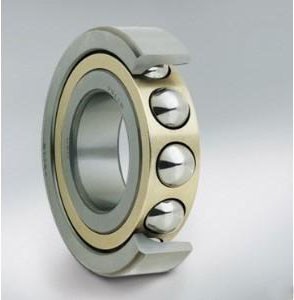

单列角接触球轴承
角接触球轴承又称角接触向心推力球轴承。此类轴承特别适于同时承受径向和轴向载荷的场合,也可以用于承受纯轴向载荷的场合,且允许有较高的转速运转。
该类轴承所承受的轴向载荷的大小随接触角的大小而变化,接触角越大,轴承所能承受的轴向载荷也越大。

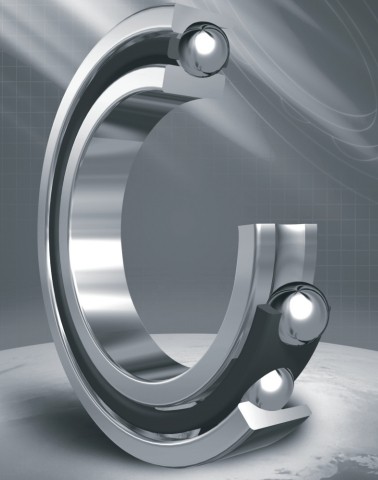

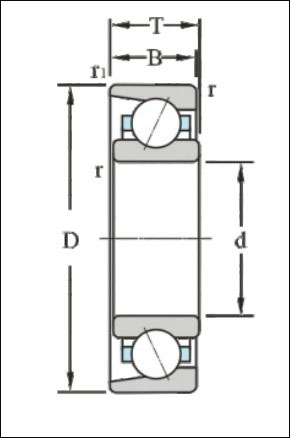

结构和特性
单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。
单列角接触球轴承标准设计的结构有可分离型和不可分离型两种形式。可分离型(套圈有锁口)轴承的接触角为15°,不可分离型轴承的分别有15°、25°或40°三种接触角。可分离型角接触球轴承根据内部结构不同又分为内圈分离型和外圈分离型两种。
接触角为40°的角接触球轴承可以承受很大的轴向载荷,该轴承结构为不可分离型轴承,内外圈两侧的肩部设计为高低不一是为了装入更多的钢球,以提高轴承的载荷能力。
后置代号
(1)内部结构代号
代 号
|
含 义
|
示 例
|
A、B
C、D
E
|
1)表示内部结构改变
2)表示标准设计,其含义随不同类型、结构而异
|
B1角接触球轴承 公称接触角α=40°7210B
C1角接触球轴承 公称接触角α=15° 7005C
|
AC
|
角接触球轴承 公称接触角α=25°
|
7210 AC
|
(2)密封、防尘与外部形状变化代号
代 号
|
含 义
|
K
|
圆锥孔轴承 锥度1:12(外球面球轴承除外)
|
K30
|
圆锥孔轴承 锥度1:30
|
R
|
轴承外圈有止动挡边(凸缘外圈)
|
N
|
轴承外圈有止动槽
|
NR
|
轴承外圈有止动槽,并带止动环
|
-RS
|
轴承一面带骨架式橡胶密封圈(接触式)
|
-2RS
|
轴承两面带骨架式橡胶密封圈(接触式)
|
-RZ
|
轴承一面带骨架式橡胶密封圈(非接触式)
|
-2RZ
|
轴承两面带骨架式橡胶密封圈(非接触式)
|
-Z
|
轴承一面带防尘盖
|
-2Z
|
轴承两面带防尘盖
|
-RSZ
|
轴承一面带骨架式橡胶密封圈(接触式)、一面带防尘盖
|
-RZZ
|
轴承一面带骨架式橡胶密封圈(非接触式)、一面带防尘盖
|
-ZN
|
轴承一面带防尘盖,另一面外圈有止动槽
|
-ZNR
|
轴承一面带防尘盖,另一面外圈有止动槽并带止动环
|
-ZNB
|
轴承一面带防尘盖,同一面外圈有止动槽
|
-2ZN
|
轴承两面带防尘盖,外圈有止动槽
|
N1
|
轴承外圈有一个定位槽口
|
N2
|
轴承外圈有两个或两个以上的定位槽口
|
注:密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合
(3)公差等级及游隙代号
公差等级代号
|
游隙代号
|
||
代 号
|
含 义
|
代 号
|
含 义
|
/P0
|
公差等级符合标准规定的0级,代号中省略不表示
|
/C0
|
游隙符合标准规定的0组,在代号中省略不表示
|
/P6
|
公差等级符合标准规定的6级
|
/C1
|
游隙符合标准规定的1组
|
/P6x
|
公差等级符合标准规定的6x级
|
/C2
|
游隙符合标准规定的2组
|
/P5
|
公差等级符合标准规定的5级
|
/C3
|
游隙符合标准规定的3组
|
/P4
|
公差等级符合标准规定的4级
|
/C4
|
游隙符合标准规定的4组
|
/P2
|
公差等级符合标准规定的2级
|
/C5
|
游隙符合标准规定的5组
|
/SP
|
尺寸精度相当于P5级,旋转精度相当于P4级
|
/CM
|
电机用深沟球轴承游隙
|
当公差等级代号与游隙代号需同时表示时,可进行简化,取公差等级代号加上游隙组号(0组不表示)组合表示。
例:/P63表示轴承公差等级P6级,径向游隙3组。
/P52表示轴承公差等级P5级,径向游隙2组。
(4)其它特性代号
a.特性代号
代 号
|
含 义
|
/S0
|
轴承套圈经过高温回火处理,工作温度可达150°C
|
/S1
|
轴承套圈经过高温回火处理,工作温度可达200°C
|
/S2
|
轴承套圈经过高温回火处理,工作温度可达250°C
|
/S3
|
轴承套圈经过高温回火处理,工作温度可达300°C
|
/S4
|
轴承套圈经过高温回火处理,工作温度可达350°C
|
/HT
|
轴承内充特殊高温润滑脂。当轴承内润滑脂的装填量和标准值不同时附加字母表示:
A—润滑脂的装填量少于标准值; B—润滑脂的装填量多于标准值;
C—润滑脂的装填量多于B(充满)
|
/LT
|
轴承内充特殊低温润滑脂
|
/MT
|
轴承内充特殊中温润滑脂
|
/LHT
|
轴承内充特殊高、低温润滑脂
|
/Y
|
Y和另一个字母(如YA、YB)组合用来识别无法用现有后置代号表达的非成系列的改变 YA—结构改变(综合表达);YB—技术条件改变(综合表达)
|
注:凡轴承代号中有Y的后置代号,应查阅图纸或补充技术条件以便了解其改变的具体内容。
b.非标准轴承代号中内径代号表示方法
非标准外径或宽(高)度尺寸用对照标准尺寸的方法,取最接近的直径系列或宽(高)度系列,并在基本代号后加字母表示。
代 号
|
含 义
|
X1
|
外径非标准
|
X2
|
宽度(高度)非标准
|
X3
|
外径、宽(高)度非标准(标准内径)
|
应用
单列角接触球轴承:机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴、增压泵、钻井平台、食品机械、分度头、补焊机、低噪型冷却塔、机电设备、涂装设备、机床槽板、弧焊机。
