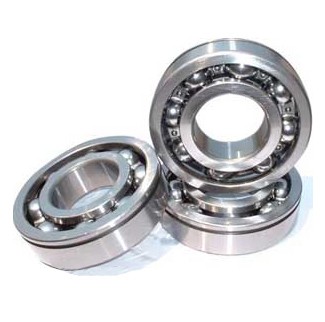

带止动槽的深沟球轴承
外圈带止动槽的深沟球轴承，该轴承可采用止动环定位。安装时，可方便地将轴承固定在轴承座中。故在轴向安装位置受到限制时，应优先考虑选用。根据轴承使用场合的不同特点，对防尘盖、密封圈、止动槽等也可实施多种组合。
结构与特性
有止动槽的和带止动环的深沟球轴承，后置代号为N，有止动槽并带止动环的轴承后置代号为NR，此外还有ZN，ZNR等结构变型。有止动槽和带止动环的轴承除具备深沟球轴承可承受径向载荷的功能外，止动环可限制轴承轴向位移，简化轴承座的轴向结构和缩小轴向尺寸。有止动槽和止动环的轴承多用于汽车、拖拉机等轴向载荷不大的工作部位。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
E
|
加强型1）
|
注：1）加强型，即内部结构设计改进，增大轴承承载能力。
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
R
|
轴承外圈有止动挡边（凸缘外圈）
|
|
N
|
轴承外圈有止动槽
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
|
-ZN
|
轴承一面带防尘盖，另一面外圈有止动槽
|
|
-ZNR
|
轴承一面带防尘盖，另一面外圈有止动槽并带止动环
|
|
-ZNB
|
轴承一面带防尘盖，同一面外圈有止动槽
|
|
-2ZN
|
轴承两面带防尘盖，外圈有止动槽
|
|
N1
|
轴承外圈有一个定位槽口
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
M
|
黄铜实体保持架
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
|
公差等级符合标准规定的5级
|
|
/P4
|
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
注：当公差等级与游隙代号需同时表示时，可简化表示为P63、P43等，其中/P6表示轴承公差等级P6
级，径向游隙3组；/P43表示轴承公差等级P4级，径向游隙3组。
（5）其它特性代号
|
代 号
|
含 义
|
|
/Z
|
轴承振动加速度级极值组别。附加数字表示极值不同，分Z1组；Z2组；Z3组
|
|
/Y
|
Y和另一个字母（如YA、YB）组合用来识别无法用现有后置代号表达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有/Y和另一个字母或加数字的后置代号，应查阅图纸或补充技术条件或向本公司产品设计部门咨询以便了解其改变的具体内容。
应用：
有止动槽和止动环的轴承多用于汽车、拖拉机等轴向载荷不大的工作部位。
