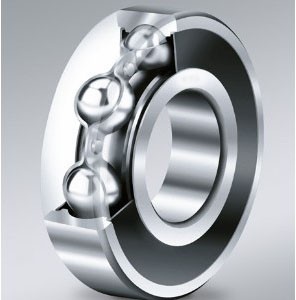

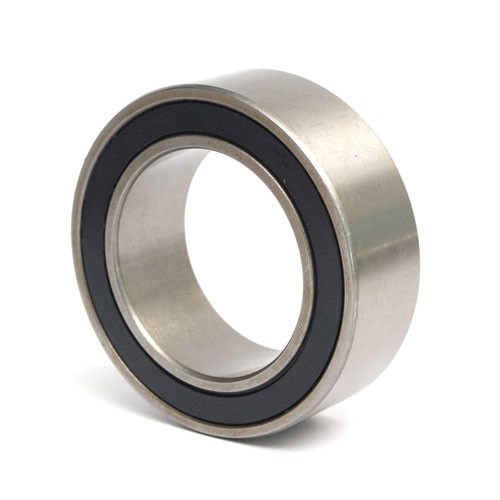

带密封圈的深沟球轴承
带密封圈的深沟球轴承密封圈为橡胶油封，能有效的阻止轴承内的润滑脂外溢。
结构与特性

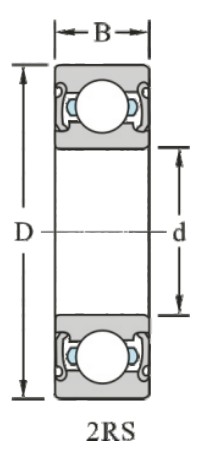

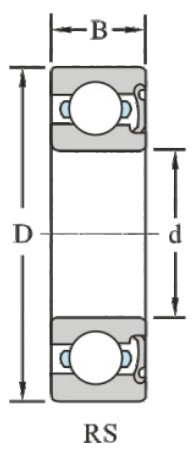

带密封圈的深沟球轴承有接触式密封轴承RS型（一面密封）、2RS型（两面密封）和非接触式密封轴承RZ型（一面密封）、2RZ型（两面密封）。带密封圈的轴承的性能、添脂和用途与带防尘盖轴承基本相同。不同的是带防尘盖轴承的防尘盖与内圈之间有较大间隙，而非接触式密封圈轴承的密封唇与内圈之间间隙很小，接触式密封圈轴承的密封唇与内圈之间没有间隙，密封效果好，但摩擦有所增加。带密封圈的轴承不可清洗或加热（不能采用油加热）超过80℃，在环境温度为30~+100℃的范围内能保持应有的工作性能。
后置代号说明
（1）内部结构代号
|
代 号
|
含 义
|
|
E
|
加强型1）
|
注：1）加强型，即内部结构设计改进，增大轴承承载能力。
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
N
|
轴承外圈有止动槽
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
|
WB
|
宽内圈轴承（双面宽）：WB1单面宽
|
（3）轴承零件材料
|
代 号
|
含 义
|
|
M
|
黄铜实体保持架
|
|
TN
|
工程塑料模注保持架（TN1-尼龙；TN2-聚砜；TN3-聚酰亚胺；TN4-
聚碳酸酯；TN5-聚甲醛）
|
（4）公差等级及游隙代号
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
|
/P5
/P4
|
公差等级符合标准规定的5级
公差等级符合标准规定的4级
|
|
/P2
|
公差等级符合标准规定的2级
|
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/C1
|
游隙符合标准规定的1组
|
|
/C2
|
游隙符合标准规定的2组
|
|
/C3
|
游隙符合标准规定的3组
|
|
/C4
|
游隙符合标准规定的4组
|
|
/C5
|
游隙符合标准规定的5组
|
|
/C9
|
轴承的游隙不同于现标准
|
注：当公差等级与游隙代号需同时表示时，可简化表示为P63、P43等，其中/P6表示轴承公差等级P6
级，径向游隙3组；/P43表示轴承公差等级P4级，径向游隙3组。
（5）尺寸系列
|
代 号
|
含 义
|
|
X1
|
轴承外径尺寸非标准
|
|
X2
|
轴承宽度（高度）非标准
|
|
X3
|
轴承外径、宽（高）度非标准（标准内径）
|
（6）其它特性代号
|
代 号
|
含 义
|
|
/Z
|
轴承振动加速度级极值组别。附加数字表示极值不同，分Z1组；Z2组；Z3组
|
|
/V
|
轴承振动速度级极值组别。附加数字表示极值不同，分V1组；V2
组；V3组
|
|
/LT
|
轴承内充特殊低温润滑脂
|
|
/LHT
|
轴承内充特殊高、低温润滑油脂
|
|
/Y
|
Y和另一个字母（如YA、YB）组合用来识别无法用现有后置代号表
达的非成系列的改变
|
|
/YA
|
结构改变（综合表达）；
|
|
/YB
|
技术条件改变（综合表达）
|
注：凡轴承代号中有Y的后置代号，应查阅图纸或补充技术条件以便了解其改变的具体内容
应用：
可用于精密仪表、变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械,悠悠球等。
