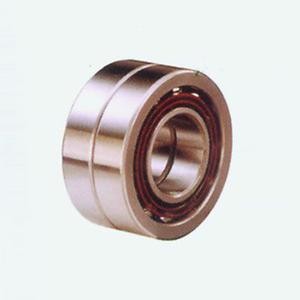

成对安装角接触球轴承
成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。 这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。
结构及特性

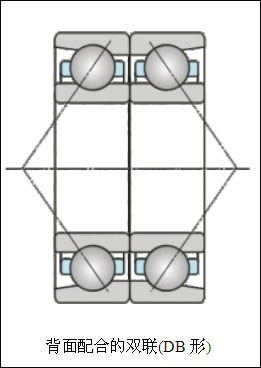

背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。

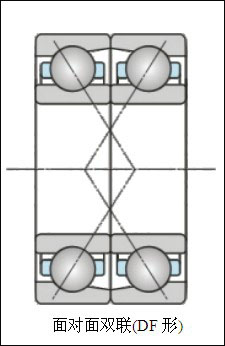

面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷；

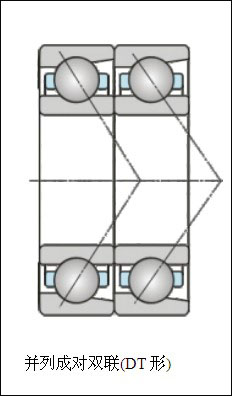

串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。
后置代号
（1）内部结构代号
|
代 号
|
含 义
|
示 例
|
|
A、B
C、D
E
|
1）表示内部结构改变
2）表示标准设计，其含义随不同类型、结构而异
|
B1角接触球轴承 公称接触角α=40°7210B
C1角接触球轴承 公称接触角α=15° 7005C
|
|
AC
|
角接触球轴承 公称接触角
α=25°
|
7210 AC
|
（2）密封、防尘与外部形状变化代号
|
代 号
|
含 义
|
|
K
|
圆锥孔轴承 锥度1：12（外球面球轴承除外）
|
|
K30
|
圆锥孔轴承 锥度1：30
|
|
R
|
轴承外圈有止动挡边（凸缘外圈）
|
|
N
|
轴承外圈有止动槽
|
|
NR
|
轴承外圈有止动槽，并带止动环
|
|
-RS
|
轴承一面带骨架式橡胶密封圈（接触式）
|
|
-2RS
|
轴承两面带骨架式橡胶密封圈（接触式）
|
|
-RZ
|
轴承一面带骨架式橡胶密封圈（非接触式）
|
|
-2RZ
|
轴承两面带骨架式橡胶密封圈（非接触式）
|
|
-Z
|
轴承一面带防尘盖
|
|
-2Z
|
轴承两面带防尘盖
|
|
-RSZ
|
轴承一面带骨架式橡胶密封圈（接触式）、一面带防尘盖
|
|
-RZZ
|
轴承一面带骨架式橡胶密封圈（非接触式）、一面带防尘盖
|
|
-ZN
|
轴承一面带防尘盖，另一面外圈有止动槽
|
|
-ZNR
|
轴承一面带防尘盖，另一面外圈有止动槽并带止动环
|
|
-ZNB
|
轴承一面带防尘盖，同一面外圈有止动槽
|
|
-2ZN
|
轴承两面带防尘盖，外圈有止动槽
|
|
N1
|
轴承外圈有一个定位槽口
|
|
N2
|
轴承外圈有两个或两个以上的定位槽口
|
注：密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合
（3）公差等级及游隙代号
|
公差等级代号
|
游隙代号
|
||
|
代 号
|
含 义
|
代 号
|
含 义
|
|
/P0
|
公差等级符合标准规定的0级，代号中省略不表示
|
/C0
|
游隙符合标准规定的0组，在代号中省略不表示
|
|
/P6
|
公差等级符合标准规定的6级
|
/C1
|
游隙符合标准规定的1组
|
|
/P6x
|
公差等级符合标准规定的6x级
|
/C2
|
游隙符合标准规定的2组
|
|
/P5
|
公差等级符合标准规定的5级
|
/C3
|
游隙符合标准规定的3组
|
|
/P4
|
公差等级符合标准规定的4级
|
/C4
|
游隙符合标准规定的4组
|
|
/P2
|
公差等级符合标准规定的2级
|
/C5
|
游隙符合标准规定的5组
|
|
/SP
|
尺寸精度相当于P5级，旋转精度相当于P4级
|
/CM
|
电机用深沟球轴承游隙
|
当公差等级代号与游隙代号需同时表示时，可进行简化，取公差等级代号加上游隙组号（0组不表示）组合表示。
例：/P63表示轴承公差等级P6级，径向游隙3组。
/P52表示轴承公差等级P5级，径向游隙2组。
（4）配置的代号
|
配置组中轴承数目
|
配置中轴承排列
|
||
|
代 号
|
含 义
|
代 号
|
含 义
|
|
/D
|
两套轴承
|
/DB
|
成对背对背安装
|
|
/T
|
三套轴承
|
/DF
|
成对面对面安装
|
|
/Q
|
四套轴承
|
/DT
|
成对串联安装
|
|
/P
|
五套轴承
|
G
|
万能组配
|
|
/S
|
六套轴承
|
BT
|
背对背和串联
|
|
|
|
FT
|
面对面和串联
|
（5）其它特性代号
a.特性代号
|
代 号
|
含 义
|
|
/S0
|
轴承套圈经过高温回火处理，工作温度可达150°C
|
|
/S1
|
轴承套圈经过高温回火处理，工作温度可达200°C
|
|
/S2
|
轴承套圈经过高温回火处理，工作温度可达250°C
|
|
/S3
|
轴承套圈经过高温回火处理，工作温度可达300°C
|
|
/S4
|
轴承套圈经过高温回火处理，工作温度可达350°C
|
|
/HT
|
轴承内充特殊高温润滑脂。当轴承内润滑脂的装填量和标准值不同时附加字母表示：
A—润滑脂的装填量少于标准值； B—润滑脂的装填量多于标准值；
C—润滑脂的装填量多于B（充满）
|
|
/LT
|
轴承内充特殊低温润滑脂
|
|
/MT
|
轴承内充特殊中温润滑脂
|
|
/LHT
|
轴承内充特殊高、低温润滑脂
|
|
/Y
|
Y和另一个字母（如YA、YB）组合用来识别无法用现有后置代号表达的非成系列的改变 YA—结构改变（综合表达）；YB—技术条件改变（综合表达）
|
注：凡轴承代号中有Y的后置代号，应查阅图纸或补充技术条件以便了解其改变的具体内容。
b.非标准轴承代号中内径代号表示方法
非标准外径或宽（高）度尺寸用对照标准尺寸的方法，取最接近的直径系列或宽（高）度系列，并在基本代号后加字母表示。
|
代 号
|
含 义
|
|
X1
|
外径非标准
|
|
X2
|
宽度（高度）非标准
|
|
X3
|
外径、宽（高）度非标准（标准内径）
|
应用
成对安装的角接触球轴承主要应用在：当单个角接触球轴承的载荷承载能力不足，或当承受轴（径）向联合载荷，以及有两个方向上的轴向载荷时。
